安装自动升降地柱的方法



工具准备

水平线、水平仪、卷尺、尼龙绳、十字螺丝刀、小一字螺丝刀、防水胶布、电工胶布、吊环螺钉（配件）、内六角螺钉（配件）



材料准备

Φ32mmPVC管（直通、三通）若干；

电线RVV4*2.0若干、电线4*0.75若干；

4芯对接防水连接器若干。

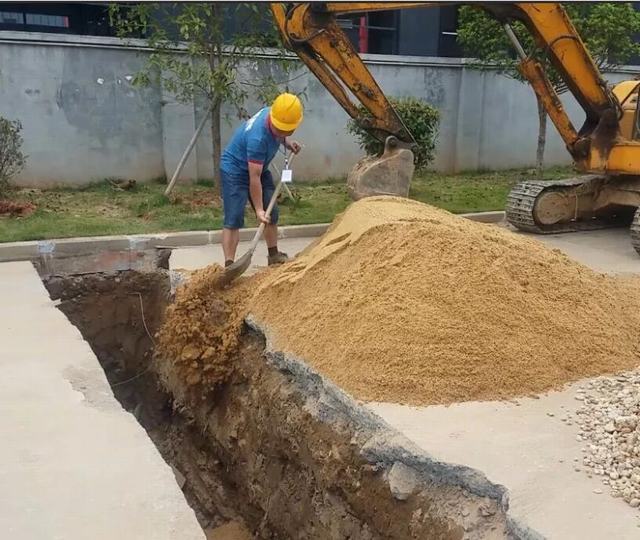

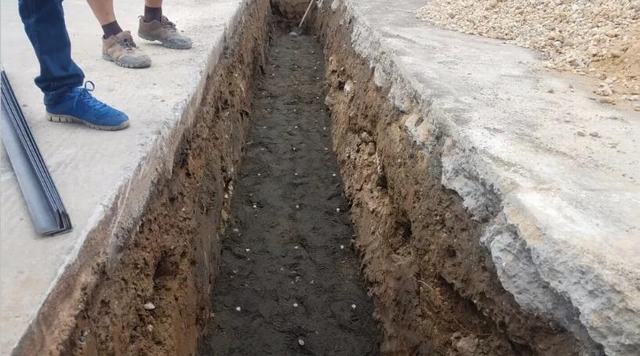

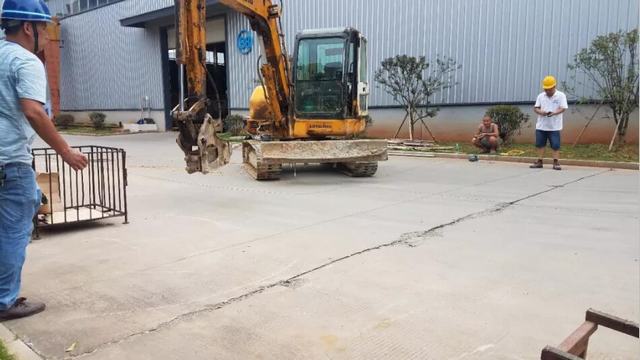

1、挖掘路面

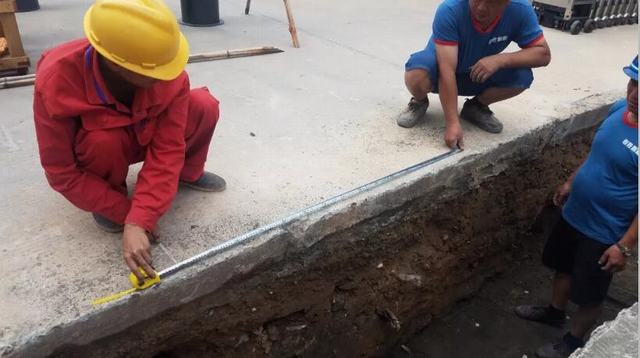

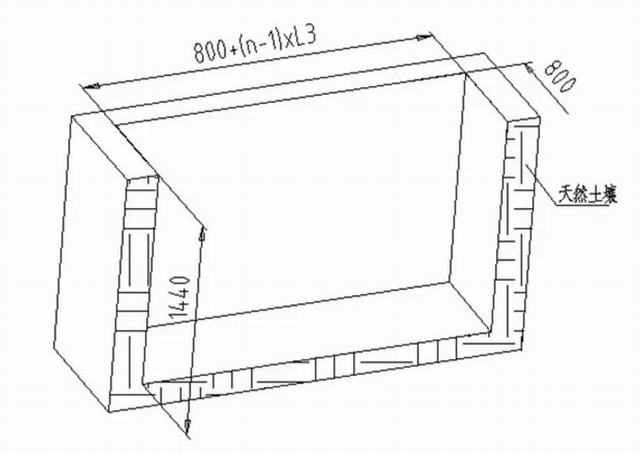

宽度800mm、深度为地基盒深度+400mm、长度为：800+（n-1）x L3，其中n为需要安装地柱数量，L3为地柱间距。

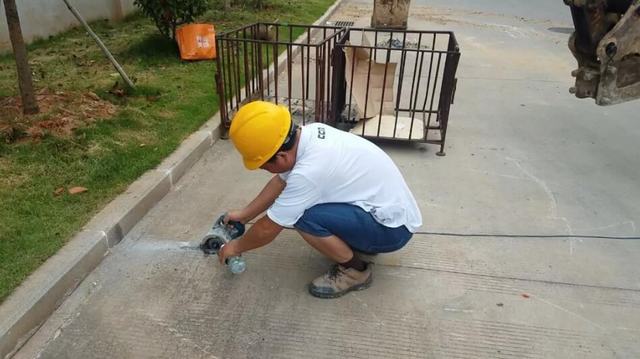

路面用切割机整齐切割后进行挖掘，

如用挖掘机挖掘，务必小心地下管线、水管等。

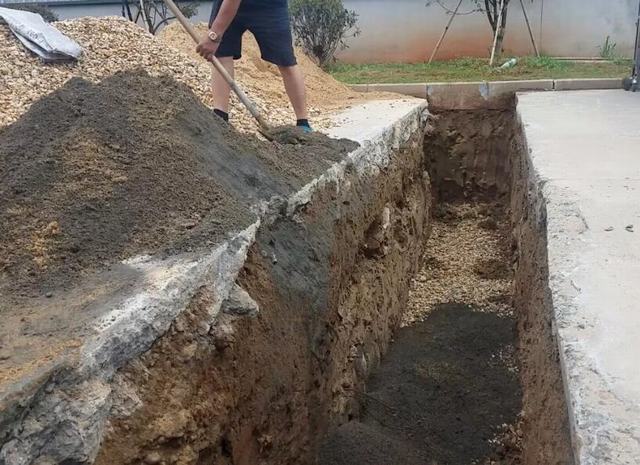

2、渗水层处理



本次液压一体升降柱安装案例，采用渗水层自然渗水方式排水。

注意： 南方多涝地区或地下排水不畅工程，必须安装自动排水系统。

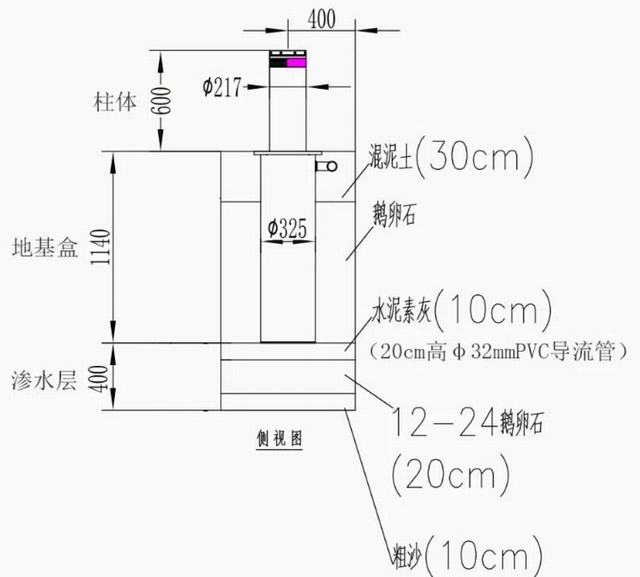

液压一体升降柱地基盒高度114cm，渗水层总厚度40cm

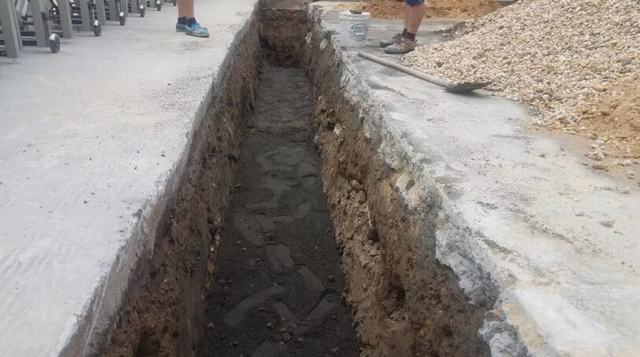

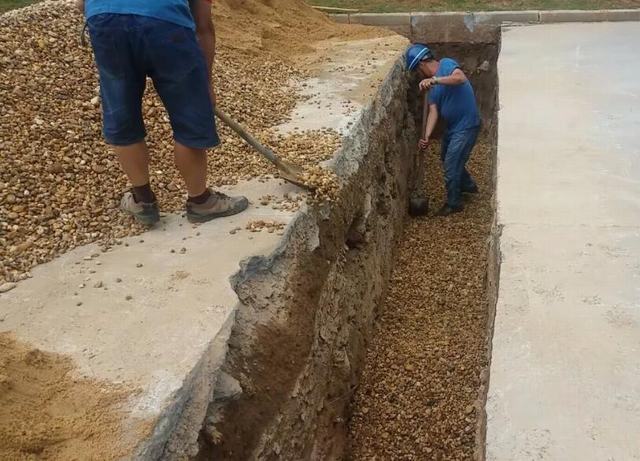

渗水层处理：底部依次铺上粗沙10cm、鹅卵石20cm，素灰10cm。

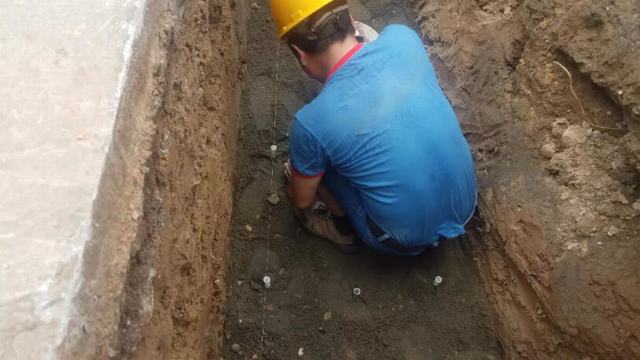

在素灰凝结之前，间隔300mm需要插入φ32mmPVC渗水导流管。

注意：每个地基盒底部最少需要2根导流管。

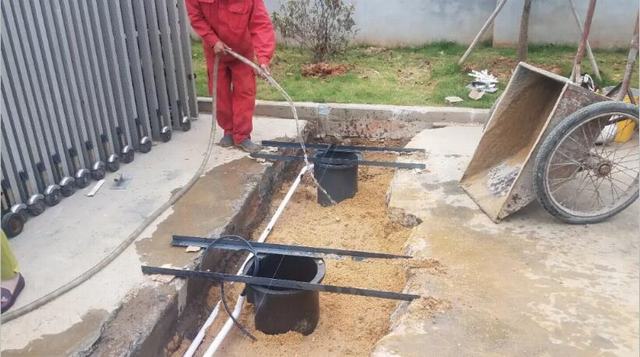

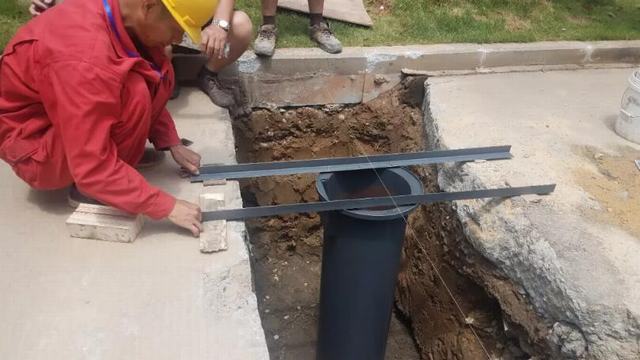

3、置入地基盒

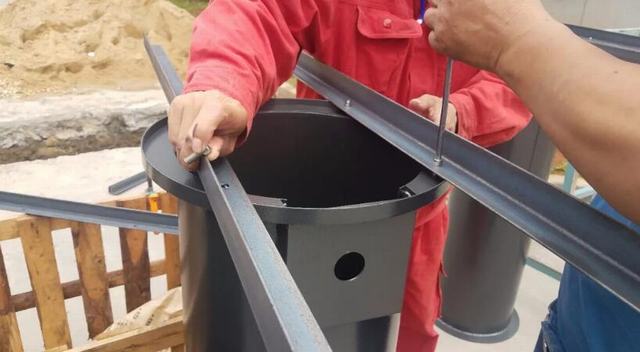

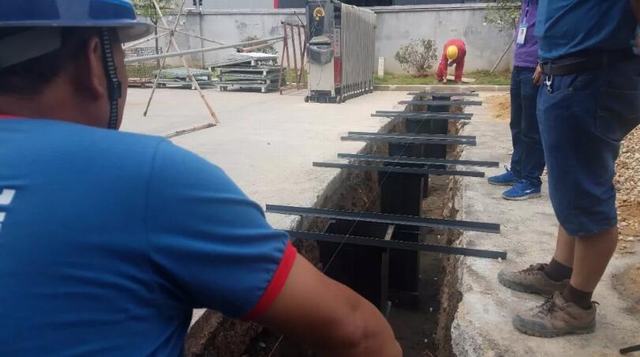

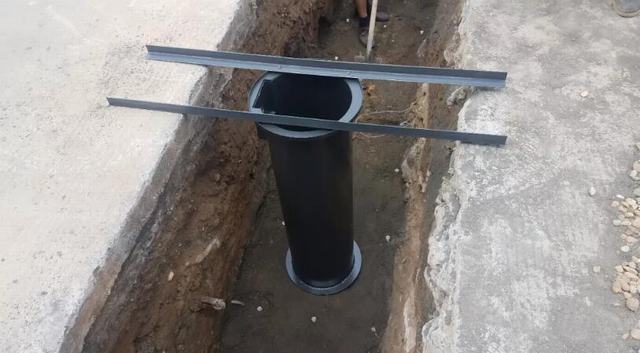

角钢固定地基盒，地基盒放入预埋位置，间隔1.2米-1.5米（根据客户要求）。

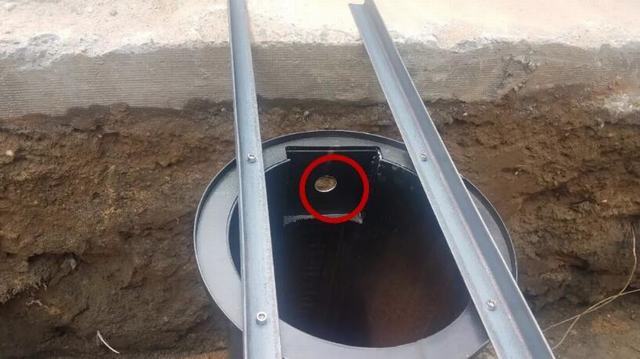

地基盒接线孔位置必须一致。

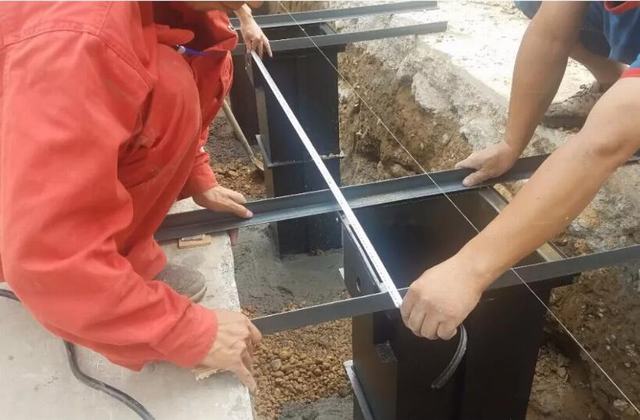

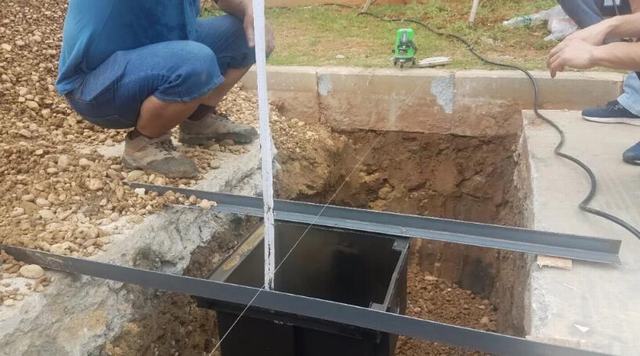

使用水平仪、水平线，确保地基盒中心对齐、与地面水平对齐。



4、固定地基盒

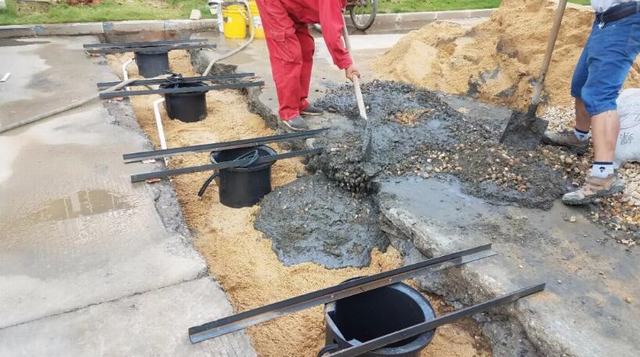

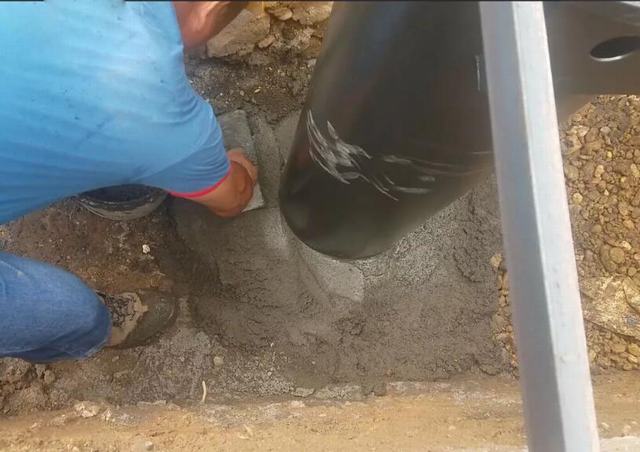

用素灰固定地基盒，地基盒底部必须填满素灰，防止地基盒悬空。

切勿挪动地基盒，固定好之后重新测量水平。

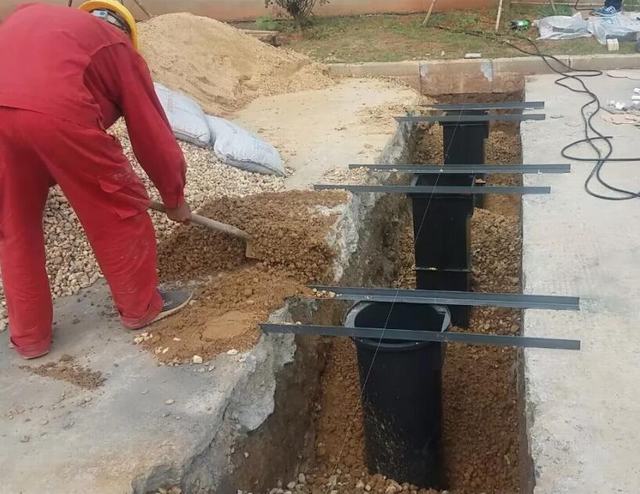

回填砂石，回填至距离地面30cm左右，浇水沉降2小时候后夯实。

注意：回填砂石时将预埋桶上口遮拦，切忌掉落砂石进去。

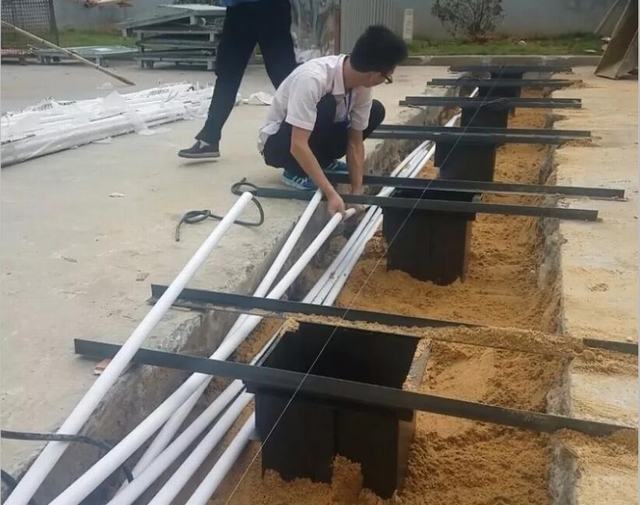

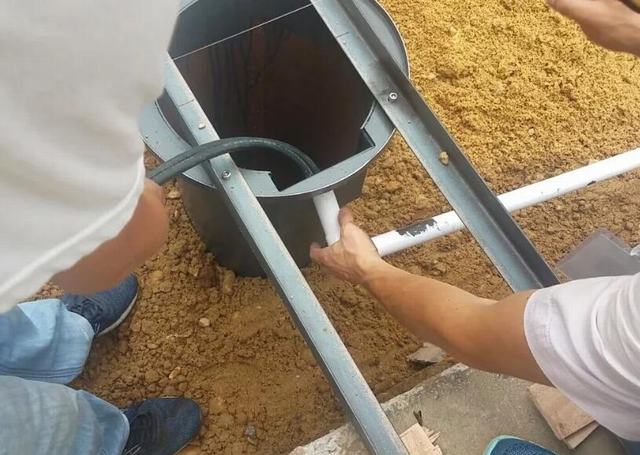

5、布置线管、穿电线

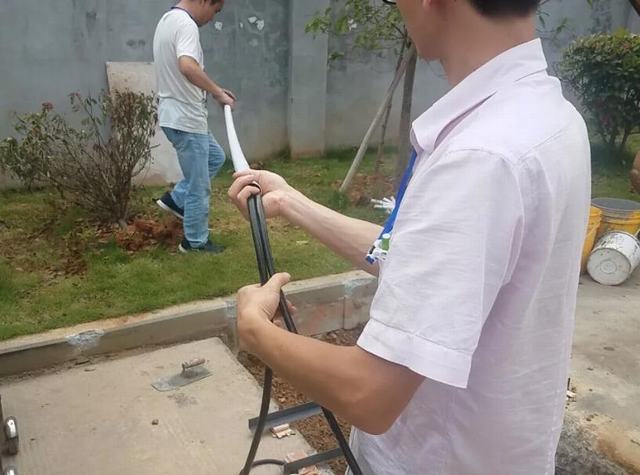

使用φ32mm PVC管，每个升降柱都要穿RVV4*2.0/4*0.75两种线。



升降柱端预留1m左右电线。





每个升降柱都需要穿线连接到控制箱内。

注意：电线太多容易混乱，需做好标记。

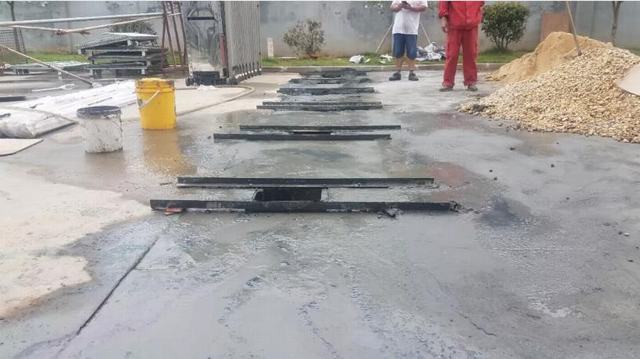

6、浇筑混凝土，保养路面

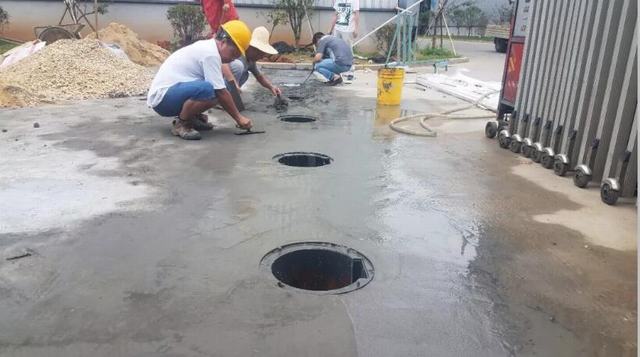

混凝土标号至少C25，浇筑厚度30cm；浇筑至地面位置后，根据原来地面样式恢复路面。



7、安装升降柱机芯组件

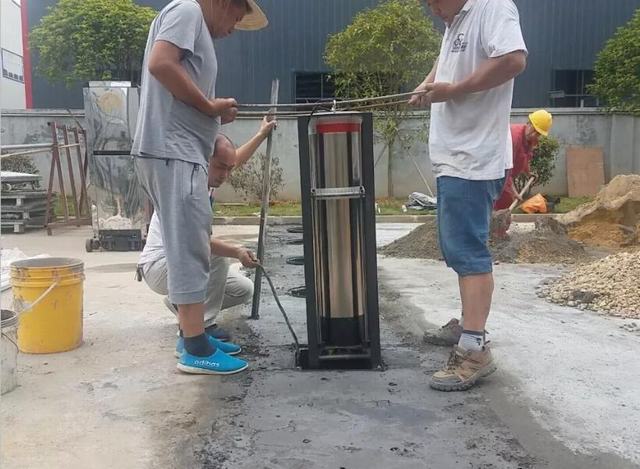

清理地基盒异物，吊入机芯组件，按照要求接线。

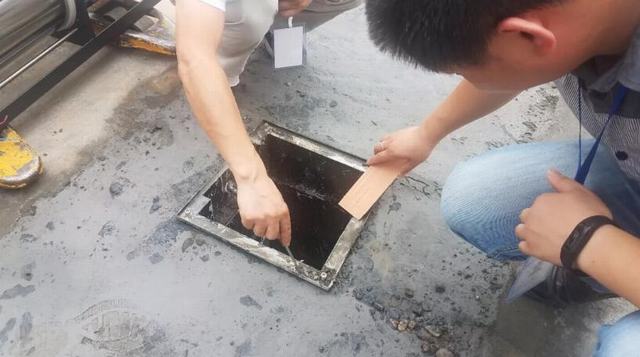

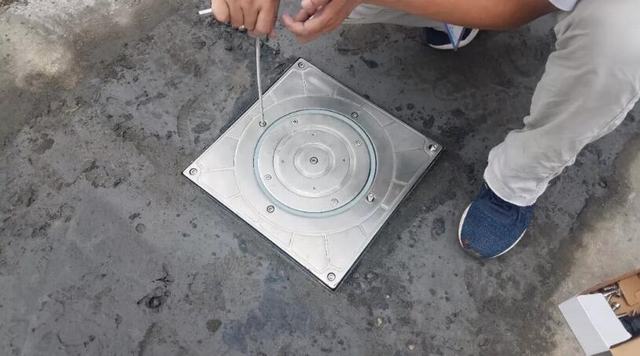

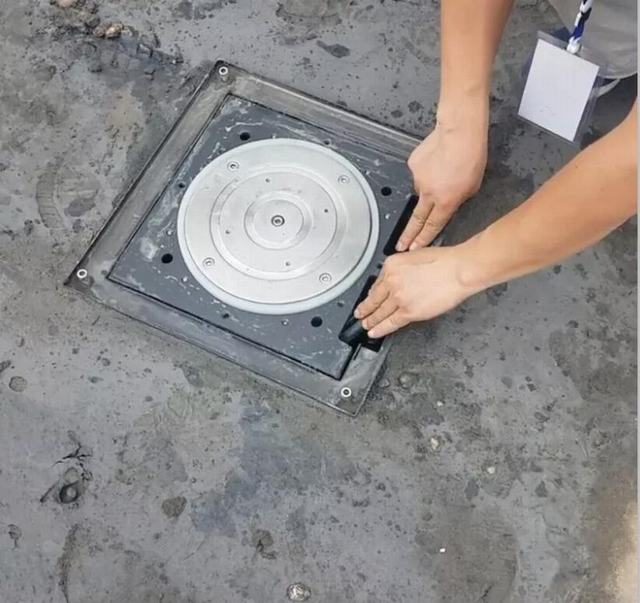

清理地基盒表面异物，将地基盒面板盖上，旋紧所有螺钉。



8、升降柱及控制器接线

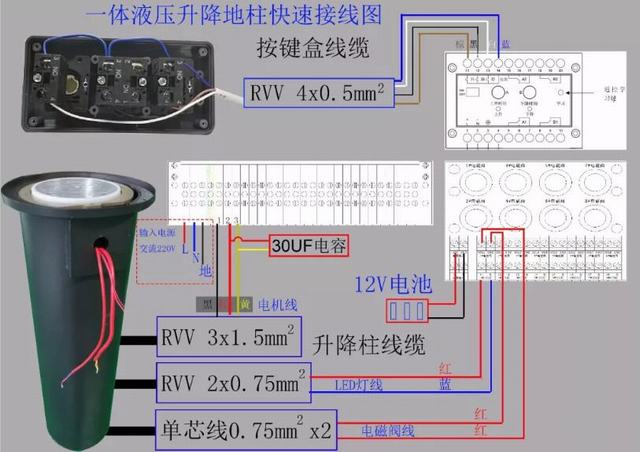

一体液压升降地柱快速接线图。

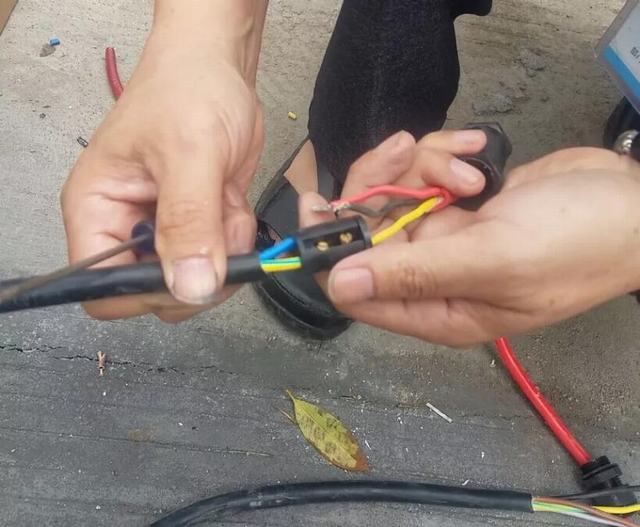

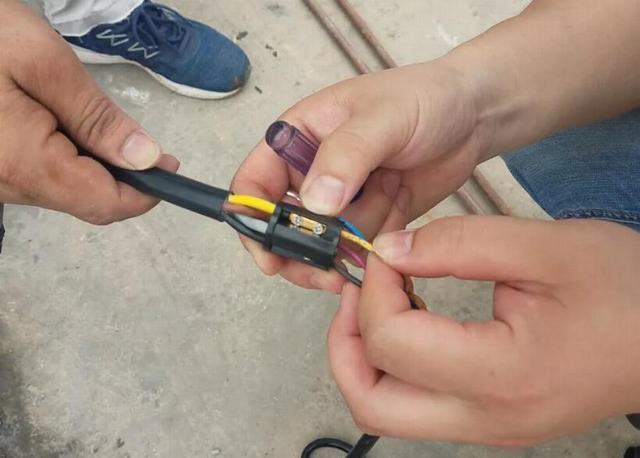

RVV4*0.75电线中两条为电磁阀控制线，与电磁阀相接，两条为灯珠线，与灯珠线相接。



RVV4*2.0电线为电机线，一条为接地线，另外三条与升降柱相接，黑色为公共线，红色为上升，黄色为下降，红色和黄色需要接入。

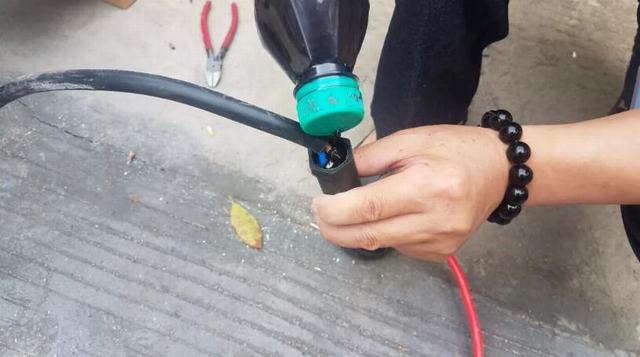

使用电工胶做防水处理。

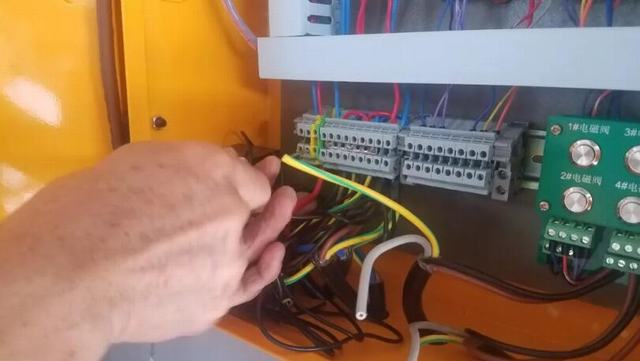

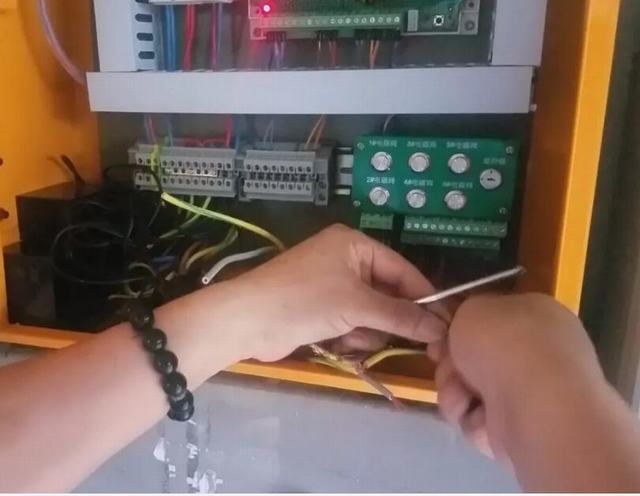

控制箱端各接线端子已标记清楚，只需要按照标示接入即可。

注意：严格按照电工要求接线，避免虚接、错接、漏接。

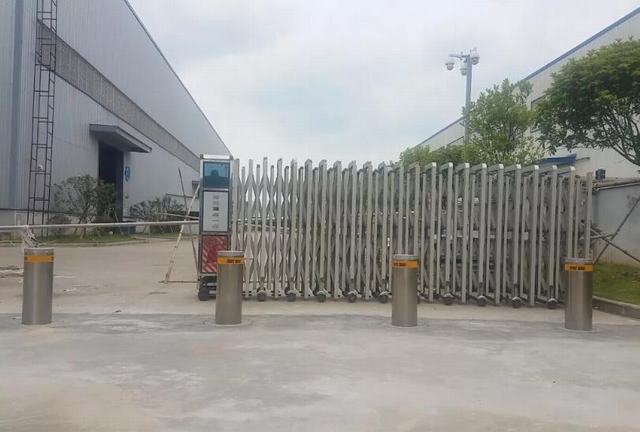

9、上电调试





调试事项：

1、升降柱响应是否准确、能否升降到位、分组是否正确；

2、停电后是否可以用电磁阀降下升起状态的升降柱；

3、灯珠是否好用，能否按照控制方式点亮。

注意事项：



1、务必确认所有接线无误后，再上电调试；

2、遇到问题，务必断电后查看。
